私は大型真空成形機のサプライヤーとして、真空成形プロセスにおいて温度制御の精度が重要な役割を果たしているのを目の当たりにしてきました。このブログでは、大型真空成形機における温度制御精度の重要性を掘り下げ、それに影響を与える要因を探り、それが最終製品の品質にどのような影響を与えるかについて説明します。
真空成形における温度管理精度の重要性
真空成形は、熱可塑性シートを柔軟になるまで加熱し、それを金型の上に掛けることを含む製造プロセスです。次に、真空を適用してシートと金型の間の空気を除去し、シートを金型の形状に適合させます。温度制御は熱可塑性シートの可塑性に直接影響するため、このプロセスでは非常に重要です。
温度が低すぎると、シートが柔軟性を失い、金型に適切にフィットせず、しわ、ひび割れ、成形不完全などの欠陥が発生します。逆に温度が高すぎるとシートが柔らかくなりすぎてへたり、厚みが不均一になったり、溶けてしまったりする場合があります。したがって、高品質の真空成形製品を製造するには、適切な温度を達成することが不可欠です。
大型の真空成形機では、温度制御の精度がさらに重要になります。大きな熱可塑性シートを均一に加熱するにはより多くのエネルギーが必要であり、シート全体にわたって一定の温度を維持するのは困難です。温度の変動は、特に大規模製品を製造する場合、成形品質に大きな違いをもたらす可能性があります。
温度制御精度に影響を与える要因
大型真空成形機の温度制御の精度には、いくつかの要因が影響を与える可能性があります。
発熱体
発熱体の種類と分布が重要な要素です。大型の真空成形機では、赤外線ヒーターや輻射ヒーターなどのさまざまな種類の発熱体が一般的に使用されます。赤外線ヒーターは急速加熱が可能ですが、熱分布は輻射ヒーターほど均一ではない可能性があります。これらの発熱体のレイアウトも重要です。それらの間隔が均等でない場合、またはそれらの間に隙間がある場合、熱可塑性シート上にホット スポットとコールド スポットが生じる可能性があります。
絶縁
正確な温度制御を維持するには、適切な断熱が不可欠です。十分に断熱された真空成形機は環境への熱損失を軽減し、温度を安定に保つのに役立ちます。大型の機械では、表面積が大きくなるため、熱損失がさらに大きくなる可能性があります。断熱が不十分な場合、希望の温度を維持するために加熱システムはより懸命に働く必要があり、シート全体で一貫した温度を達成することがより困難になります。
熱電対と温度センサー
熱電対と温度センサーは、発熱体と熱可塑性シートの温度を測定するために使用されます。それらの精度と配置は非常に重要です。センサーが正しく校正されていない場合、またはセンサーが不適切な場所に設置されている場合、温度測定値がシートの実際の温度を反映していない可能性があり、温度制御が不正確になる可能性があります。
気流
真空成形機内の空気の流れも温度制御に影響を与える可能性があります。場合によっては、機械の特定の部分を冷却したり、成形プロセスを支援したりするために、強制空気が使用されることがあります。ただし、空気の流れが適切に管理されていない場合、熱可塑性シートの冷却または加熱が不均一になり、温度バランスが崩れる可能性があります。
温度制御精度の測定
大型真空成形機の温度制御の精度を測定するには、通常、温度センサーとデータロギング機器を組み合わせて使用します。温度センサーは、熱可塑性シート上の複数の点と加熱室内に配置されます。これらのセンサーは、時間の経過とともに温度を継続的に記録します。
データロギング装置はこのデータを収集して分析し、シート全体の温度変化を判断します。高品質の大型真空成形機は、温度を狭い範囲内 (通常は ± 5°C 以内) に維持できる必要があります。実際の温度測定値と設定温度を比較することで、温度制御システムの精度を評価できます。
製品の品質への影響
温度管理の精度は真空成形品の品質に直接影響します。
厚さの均一性
正確な温度管理により、製品全体の厚みを均一に保ちます。温度が一定であれば、熱可塑性シートは金型上で均一に伸び、その結果、より均一な肉厚の製品が得られます。対照的に、温度が適切に制御されていない場合、シートの一部の領域が他の領域よりも伸び、厚さが不均一になり、製品の構造的完全性が損なわれる可能性があります。
表面仕上げ
正確な温度制御もより良い表面仕上げに貢献します。シートが適切な温度に加熱されると、金型にスムーズに適合し、滑らかで欠陥のない表面を備えた製品が製造されます。温度変化により、シートに泡が発生したり、膨れが生じたり、粗い斑点が形成されたりする可能性がありますが、これは多くの用途では許容できません。
寸法精度
高い寸法精度が要求される製品には正確な温度管理が不可欠です。温度は、成形プロセス中の熱可塑性材料の膨張と収縮に影響します。温度が正確に制御されていない場合、最終製品が望ましい寸法から逸脱する可能性があり、これは特に自動車や航空宇宙などの業界では大きな問題となる可能性があります。
大手真空成形機サプライヤーとしてのソリューション
当社は大型真空成形機のサプライヤーとして、高精度な温度制御を備えた機械の提供に努めています。
高度な発熱体技術を使用しています。私たちのプラスチック真空成形機赤外線ヒーターと輻射ヒーターを組み合わせた注意深く設計された加熱システムが装備されており、迅速かつ均一な加熱を保証します。発熱体は加熱チャンバー全体に均等に配置され、ホットスポットとコールドスポットを最小限に抑えます。
断熱に関しては、当社の機械は高品質の断熱材を使用して構築されています。これにより熱損失が軽減され、安定した温度を維持することができます。当社のエンジニアは、特に大型機械においては、温度を正確に制御できるよう、断熱設計に細心の注意を払っています。
また、高精度の熱電対と温度センサーも使用しています。これらのセンサーは、信頼性の高い温度測定値を保証するために定期的に校正されます。これらのセンサーから収集されたデータは、加熱システムをリアルタイムで調整するために使用され、温度が望ましい範囲内に維持されるようにします。

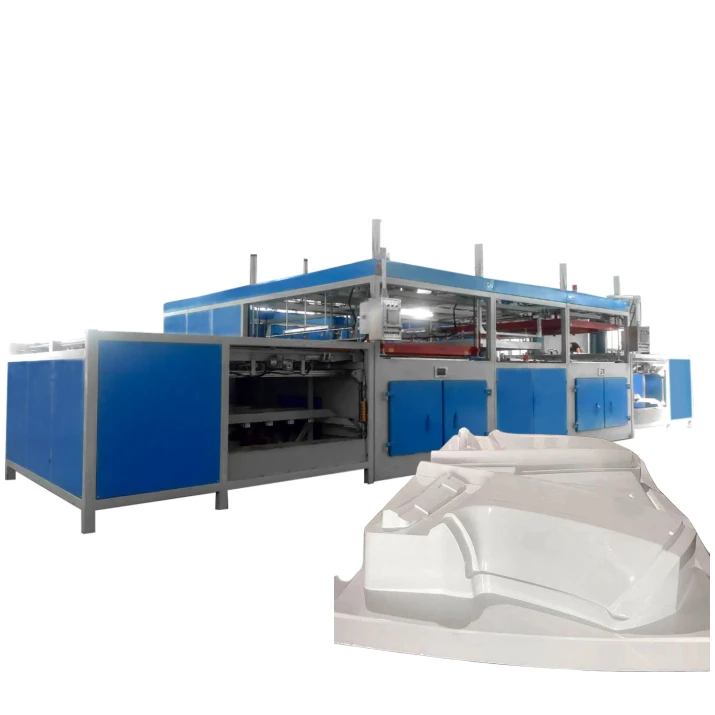

エアフロー管理については、プラスチック自動車部品製造機そして大きく厚いシートのための二重ステーション自動真空成形機最適化されたエアフローチャネルを使用して設計されています。空気の流れによる冷暖房のムラを防ぎ、温度制御の精度をさらに高めます。
結論
高品質な真空成形品を生産するには、大型真空成形機の温度管理の精度が最も重要です。温度制御の精度に影響を与える要因を理解し、適切なソリューションを実装することで、当社の機械が一貫した信頼性の高いパフォーマンスを提供できるようになります。
大型真空成形機をご検討中で温度制御精度に優れた機械をお探しの場合は、ぜひ一度ご相談ください。当社の専門家チームは、お客様の特定のニーズに適したマシンの選択をお手伝いし、包括的な技術サポートを提供します。
参考文献
- 王座、JL (1996)。熱成形。ハンザー出版社。
- ロサト、DV、ロサト、DV (2004)。プラスチック加工データハンドブック。クルーワー学術出版社。
